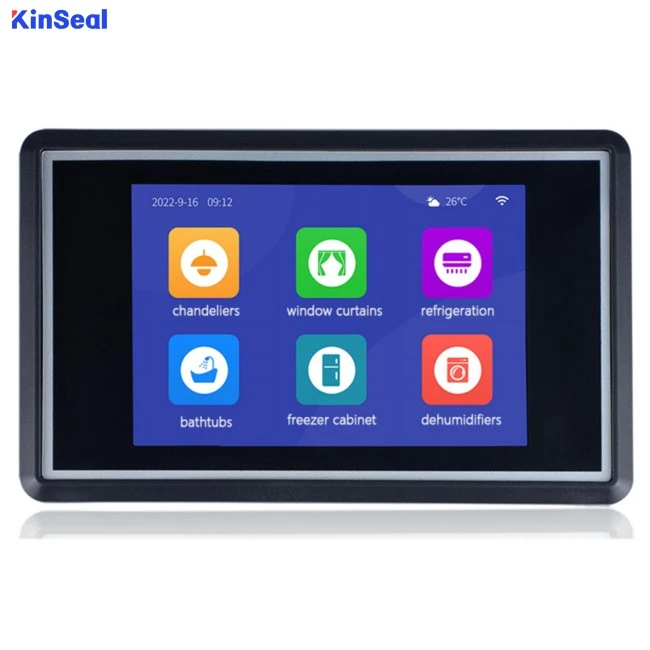

3,5 inç Akıllı HMI

Ekran performansı: 3,5-inç TFT LCD, 320×480 çözünürlük, 65.536 renk, 250 cd/m² parlaklık, 20.000 saatlik kullanım ömrüne sahip LED arka ışık; endüstriyel senaryolara yönelik görünürlük standartlarını tam olarak karşılar.

Dokunma deneyimi: 4H yüzey sertliğine sahip 4 telli dirençli dokunmatik panel, eldivenle çalıştırılabilir, fabrikalar, dış mekan sahaları ve diğer zorlu ortamlar için idealdir.

Donanım özellikleri: 200 MHz ARM Cortex-M4F çekirdeği, yerleşik-2 MB PSRAM + toplam 10 MB yerleşik SPI NOR Flash, ekran başına 50'ye kadar kontrolle 50'ye kadar ekranı destekler-rutin ekipman izlemeyi ve veri görselleştirmeyi kolaylıkla yönetir.

Yerleşik güvenilirlik: IEC 61000-4-2 ESD testini geçti (±4kV kontak deşarjı, ±8kV hava deşarjı, anormallik olmadan); -10 derece ~ 50 derece geniş çalışma sıcaklığı aralığı; %10~%90 yoğunlaşmayan nem toleransı; 10–25 Hz (X/Y/Z eksenleri boyunca 2 g/30 dak) değerinde sismik direnç; zorlu endüstriyel alanlar için güvenilirdir.

🛠️ Kolay Kurulum ve Kablolama

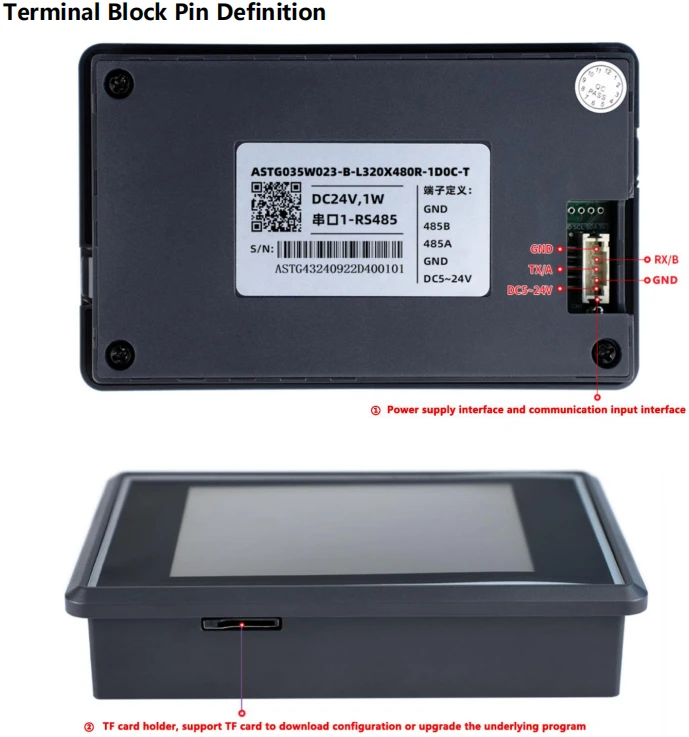

Kablolama Basitleştirildi: Net Terminal Tanımları

Tüm modellerde 5-pin PH2,0mm terminal bloğu kullanılır; yalnızca aşağıdaki pinlerle eşleşin:

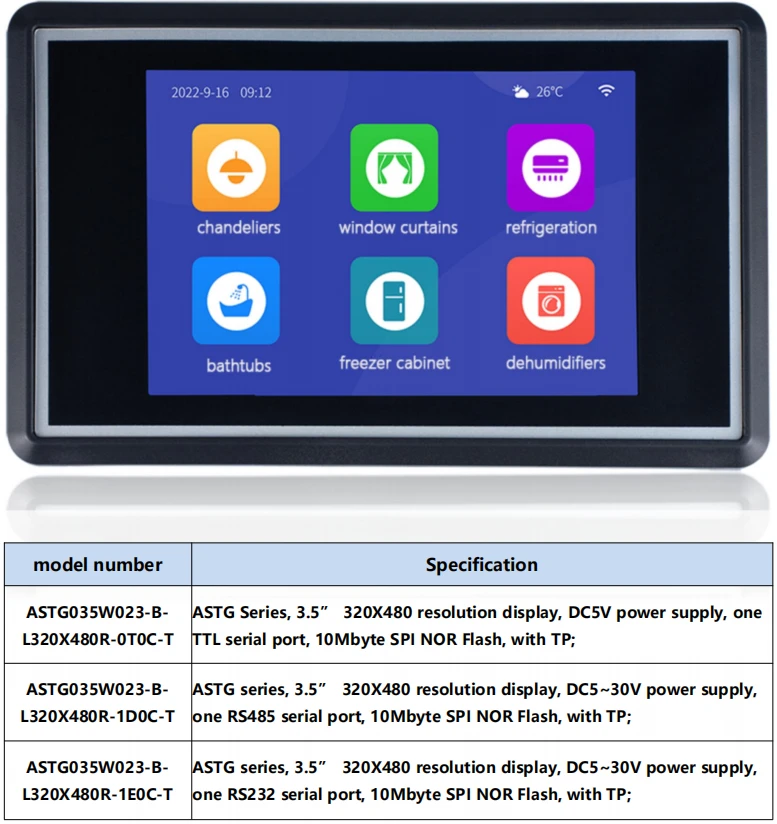

TTL Sürümü (0T0C-T): Pin1/4=GND; Pim5=DC 5V; Pin2=RXD (3,3V TTL seviyesi); 3=TXD'yi sabitle

RS485 Sürümü (1D0C-T): Pin1/4=GND; Pin5=DC 5~30V; Pin2=RS485 B (-); Pin3=RS485 A (+)

RS232 Sürümü (1E0C-T): Pin1/4=GND; Pin5=DC 5~30V; Pin2=RS232 RX; 3=RS232 TX'i sabitle

Not: Güç ve iletişim aynı terminal bloğunu paylaşır. Cihazın zarar görmesini önlemek için kablolamadan önce-voltajı iki kez kontrol edin.

Doğru-Açıklık Boyutunu önceden kesin

Genel ünite boyutu: 115×71×25mm. Önerilen panel kesimi: 109×67 mm. Ekstra koruyucu muhafazaya gerek kalmadan-muhafazayla geçmeli montaj-.

💻 Sıfır-Kodlama Geliştirme, Düşük-Seviyede Sürücü Sorunu Yok

İle birlikte gelirHMILite PC konfigürasyon yazılımıArayüzler oluşturmak için kontrolleri -sürükle-ve-bırakın; düşük-seviyeli sürücüler yazmaya gerek yoktur:

Kullanıma-Hazır-Kontrollerden oluşan Tam Kitaplık

Geçiş düğmeleri, sayısal giriş/görüntüleme, animasyonlu ardışık düzen akışı, statik grafikler, resim/GIF ekranı, göstergeler, alarm istemleri, dinamik trend eğrileri, QR kodu oluşturma ve daha fazlasını içerir-en yaygın etkileşim ihtiyaçlarını karşılar. Özel karmaşık mantık için 50'ye kadar makro talimatını destekler.

Önceden-Entegre Protokoller-Kendi Protokolünüzü Yazmanıza Gerek Yok

Modbus RTU, Mitsubishi, Siemens, Delta, Xinjie, Omron ve diğer ana PLC protokollerinin yanı sıra MCU'lar, invertörler, servo kontrolörler vb. ile entegrasyon için özel protokol seçeneklerini destekler.

Simülasyon Özellikleri Zamandan Tasarruf Edin

Ekranı yanıp sönmeden arayüz efektlerini önizlemek için çevrimdışı simülasyonu çalıştırın. Çevrimiçi simülasyon, bağlı cihazlarla iletişimde doğrudan bilgisayarınızdan hata ayıklamanıza olanak tanır-deneme-ve-hata süresini önemli ölçüde azaltır.

Pratik Ekstra Özellikler

Marka tutarlılığı için özelleştirilebilir açılış-logosu

Yanlışlıkla çalışmayı önlemek için 8 seviyeli kullanıcı izin yönetimi

Güç kaybında 3-saniyelik otomatik-tasarruf - kesintiler sırasında parametre kaybı olmaz

Panel koruma özelliği: Kullanıcının tanımladığı bir sürenin ardından-önceden ayarlanmış bir ekrana otomatik olarak yönlendirme-, kiralık ekipman yönetimi için idealdir
