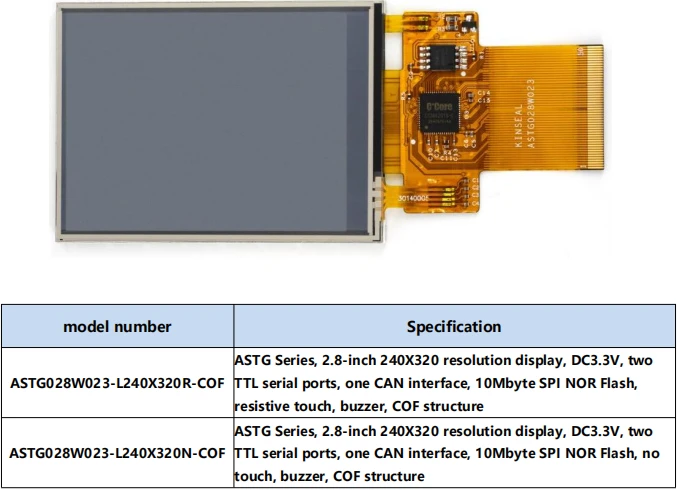

Endüstriyel ekipmanlar, yerleşik terminaller veya kompakt akıllı kontrol cihazları üzerinde çalışan bir Ar-Ge mühendisi, alıcı veya ürün tasarımcısıysanız, bu 2,8 inç küçük form faktörlü COF ekran tam olarak ihtiyacınız olan şey olabilir 👇
✅ Temel Özellikler
|
Öğe |
Şartname |
|---|---|
|
Ekran Boyutu |
2,8″ TFT LCD, 240×320 çözünürlük, 65.536 renk |
|
Parlaklık |
250 cd/m², LED arka ışık (kısılamaz, kullanım ömrü 20.000 saat) |
|
Güç Kaynağı |
Tek 3,3V giriş, maksimum güç tüketimi 1W |
|
Form Faktörü |

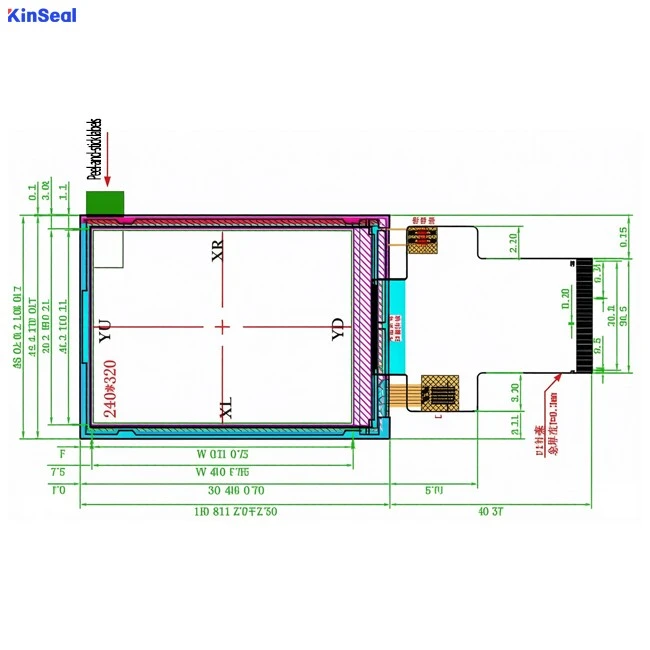

COF yapısı, kalınlık 3,45 mm (TP ile), boyutlar 50 × 69,2 mm, FPC 0,5 mm 50 pinli konnektör |
|
Depolamak |
Çip üzerinde 2 MB SPI Flash + çip dışı 8 MB SPI Flash, güç kaybından sonra 3 saniye içinde otomatik veri kaydetme |
Hızlı Geliştirme, Minimum Çaba
🔧 Kullanıma Hazır Geliştirme Araçları
İle birlikte gelirHMILite Konfigürasyon Yazılımı - kullanıcı arayüzü kodunu sıfırdan yazmaya gerek yok:
- Zengin widget kitaplığı: anahtarlar, sayısal ekranlar, trend grafikleri, alarm açılır pencereleri, QR kodları, göstergeler ve daha fazlası - basitçe sürükleyin, bırakın ve birleştirin
- Güçlü uzantılar: Karmaşık mantık için C dili makro komutları; Mitsubishi, Siemens, Omron, Delta, Modbus ve özel protokolleri destekler
- Daha hızlı hata ayıklama: Kullanıcı arayüzü doğrulaması için çevrimdışı simülasyon, canlı cihaz testi için çevrimiçi simülasyon, ayrıca özelleştirilebilir önyükleme logoları, çoklu dil desteği ve kullanıcı izin yönetimi
⚡ Yeterli İletişim Arayüzleri
Standart yerleşik arayüzler:
- 1 × TTL UART (UART2, birincil iletişim bağlantı noktası)
- 1 × CAN veri yolu (CAN1)
Ek ayrılmış arayüzler: UART1 (hata ayıklama bağlantı noktası), UART3/4, CAN2, RTC, buzzer, SD kart, I²C, ADC ve esnek genişletmeye hazır birden fazla GPIO -.
Zorlu Ortamlar için Endüstriyel Düzeyde Güvenilirlik
Sahada istikrarlı performans sağlamak için tüm modeller resmi güvenilirlik testlerine tabi tutulur:
|
Test Öğesi |
Performans |
|---|---|
|
ESD Bağışıklığı |
Temas ±8kV / Hava ±8kV, yeniden başlatma veya görüntü bozulması yok |
|
Elektriksel Hızlı Geçici (EFT) |
±4kV, anormallik yok |
|
Çalışma Sıcaklığı |
–20 derece ~ +70 derece, değişen yüksek/düşük sıcaklıklar altında stabil |
|
Çevresel Direnç |
%10–%90 yoğunlaşmayan nem, 10–25 Hz titreşim direnci |
Ortak Sorun
Bu ekran ile standart bir TFT modülü arasındaki en büyük fark nedir?
Bir kullanırCOF (Chip-on-Flex) yapısı, sadece3,45 mm kalınlıkEkstra bir sürücü panosuna ihtiyaç duymadan. FPC kablosu aracılığıyla doğrudan ana denetleyicinize bağlayabilirsiniz, bu da onu alan kısıtlaması olan yerleşik cihazlar için ideal hale getirir ve genel sistem montajını büyük ölçüde basitleştirir.
Dokunmatik olmayan modele (N versiyonu) harici bir dokunmatik panel ekleyebilir miyim?
Evet. Tüm modeller saklıdırkapasitif dokunmatik arayüzler (I²C protokolü + kesme/sıfırlama pinleri). ASTG028W023‑L240X320N‑COF, üçüncü taraf kapasitif dokunmatik modülleri destekler ve yazılım buna göre yapılandırılabilir.
Kullanıcı arayüzünü geliştirmek için özel yazılımınızı kullanmam gerekiyor mu? Öğrenmek zor mu?
Resmi kullanmanızı öneririzHMILite Konfigürasyon Yazılımı(ücretsiz). Alt düzey sürücü kodlamasına gerek yoktur-sürükle ve bırak widget'ları hızlı bir şekilde arayüz oluşturmanıza olanak tanır. Ayrıca destekliyorçevrimdışı simülasyonBöylece yeni başlayanlar temel bir kullanıcı arayüzünü genellikle yalnızca 1-2 günde tamamlayabilirler. Karmaşık mantık, C dili makro komutları aracılığıyla uygulanabilir.
MCU'lar veya PLC'lerle iletişim kurmak için ek bir dönüştürücü kartına ihtiyacım var mı?
Hayır. Ekran aşağıdakilerle birlikte gelir:bir TTL UART (UART2) ve bir CAN veri yolu (CAN1)Ana akım MCU'lar ve PLC'lerle doğrudan uyumlu voltaj seviyelerine sahip yerleşik. Basitçe pin tanımına göre kablolayın, yazılımda ilgili protokolü seçin (Modbus RTU veya özel bir protokol gibi) ve artık hazırsınız.
